產品介紹
Dytran 3603系列，外殼隔離、機械和電氣過濾的三軸IEPE加速度計傳感器，其靈敏度范圍為1–10 mV/g。重量輕的鈦合金外殼，重量為30克。 3603系列采用機械和電氣過濾設計，允許傳感器在高頻激勵環境下工作，而不會導致放大器飽和信號超出范圍。良好的抗噪性。1/4–28 4針徑向連接，10–32螺柱安裝。傳感器密封，可在高濕度和骯臟環境中可靠運行，外殼隔離，避免電磁干擾/接地回路干擾。
產品特性
鈦合金
電氣隔離
三軸
TEDS
IEPE
規格參數
|
量程 |
500,1000,5000 g |
|
靈敏度 |
1,5,10 mV/g |
|
頻率響應 |
0.3 to 5000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
固有頻率 |
?25 kHz |
|
連接 |
4針 1/4-28徑向連接 |
|
重量 |
30 g |
|
安裝 |
10-32螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

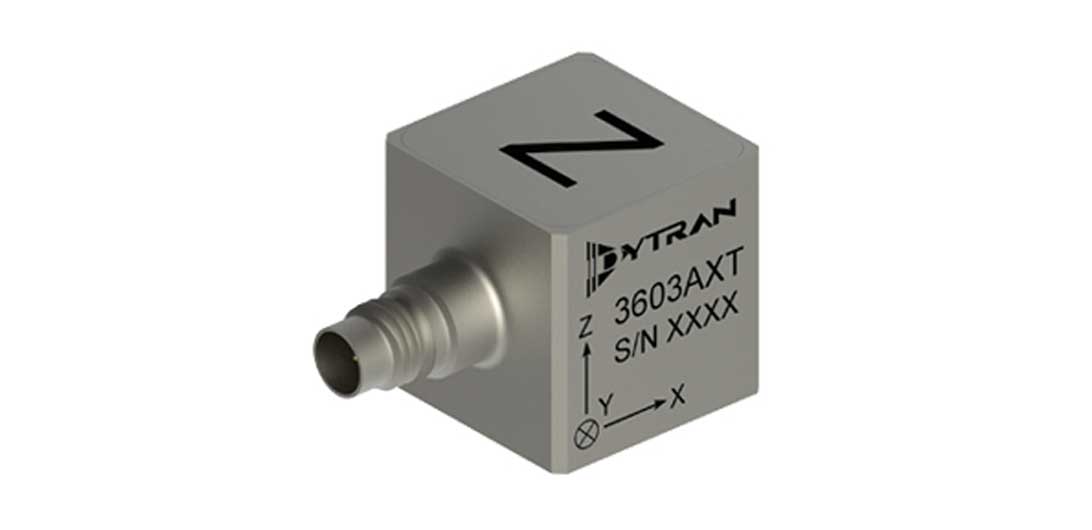

產品細節圖
產品應用圖
