船舶航行時，振動傳感器如何感知船體的細微振動變化？?
核心要點摘要：當巨輪劈開海浪，船體在浪涌中持續震顫，這些看似微小的振動實則暗藏設備健康密碼。船舶動力系統、推進軸系、船體結構的異常振動，往往比肉眼可見的故障更早發出預警信號。振動傳感器作為船舶的“神經末梢”，通過將機械振動轉化為可量化的電信號，構建起一套精密的振動監測網絡。本文將深入解析振動傳感器的工作原理，揭秘其如何精準捕捉船體細微振動變化。
一、船舶振動監測為何至關重要？
1.1 振動是船舶健康的“晴雨表”
船舶動力系統（如柴油機、燃氣輪機）的燃燒激勵、齒輪嚙合誤差，推進軸系的不對中、軸承磨損，以及船體在波浪中的共振，均會引發特征性振動。例如，某型船用柴油機測試中，活塞二階運動引發的2.5kHz高頻顫振（幅值0.8μm）被傳感器精準捕捉，而傳統接觸式傳感器因機械濾波效應會衰減此類高頻信號。
1.2 傳統監測方式的局限性
人工巡檢依賴經驗且時效性差，低頻振動易被船體搖擺干擾，高頻振動可能被噪聲掩蓋。某型聯合動力裝置齒輪箱故障診斷中，振動傳感器比加速度計提前73小時預警輸入軸偏心故障，凸顯實時監測的必要性。
二、振動傳感器如何“感知”振動？
2.1 壓電式傳感器：高頻振動的“捕捉手”

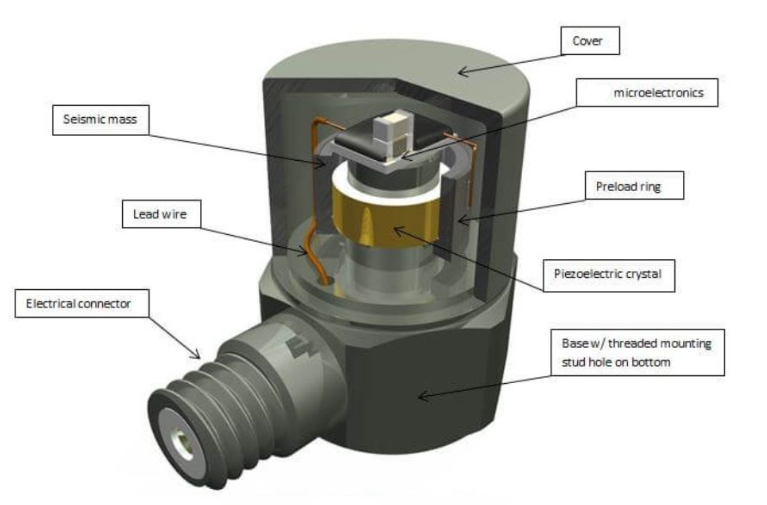

原理：利用壓電材料的正壓電效應，當質量塊受振動慣性力作用時，壓電元件（如鋯鈦酸鉛陶瓷）產生形變，表面電荷量與加速度成正比。
應用場景：船舶柴油機缸體振動監測。某型中速柴油機測試中，1024脈沖/轉光電編碼器觸發激光多普勒測振儀（LDV），實現0.05°曲軸轉角分辨率的階次跟蹤，成功分離機械激勵與燃燒沖擊成分。
2.2 磁電式傳感器：中低頻振動的“穩定器”
原理：基于法拉第電磁感應定律，線圈在磁場中運動切割磁感線，輸出電壓與振動速度成正比。
結構優化：通過增加阻尼環、采用拱形簧片降低固有頻率，某型磁電式傳感器固有頻率降至12Hz，可覆蓋船舶第一諧調固有頻率（如3000噸級班輪約1.5Hz）。
2.3 光纖振動傳感器：抗干擾的“光學哨兵”
原理：利用光相位或強度變化解調振動信息。干涉型傳感器（如Michelson干涉儀）通過相位差反映振動頻率，光柵型傳感器（FBG）通過波長漂移監測振動。
優勢：本質安全，適用于油井、化工廠等易燃易爆環境。某型船舶推進軸系監測中，光纖傳感器成功補償20Hz以下船體波頻振動，消除背景干擾。
三、如何實現振動數據的精準解析？
3.1 多物理場同步采集
以柴油機為例，需同步采集振動信號、燃油噴射壓力、缸內爆壓及曲軸轉角信號。某型12V46柴油機測試中，LDV系統以80kHz采樣率捕捉齒輪箱嚙合頻率（20kHz），同時通過光纖隔離傳輸觸發信號，實現0.05°曲軸轉角分辨率。
3.2 動力學特征解耦
柴油機：采用Vold-Kalman階次濾波器提取曲軸1階、2階諧波，分離往復慣性力與燃燒沖擊。
齒輪箱：通過調制邊帶分析，當輸入軸轉速為fin、齒數為Z時，健康狀態的嚙合頻率fmesh=Z·fin邊帶幅值應小于基帶20dB；若邊帶群幅值超差8dB，則指示輸入軸軸承故障。
燃氣輪機：結合坎貝爾圖分析葉片振動，當葉片一階彎曲固有頻率fn與轉速線交點避開k·BPF（葉片通過頻率）±5%區間時，可避免共振。
四、船舶振動監測的常見問題解答
Q1：振動傳感器能否區分機械故障與波浪激勵？
A：通過多測點布置與頻譜分析可實現。例如，缸蓋火力面設置3×3陣列測點捕捉燃燒激勵，主軸承座布置45°交叉測點分解徑向/軸向振動。
Q2：高溫環境如何保證傳感器精度？
A：采用耐高溫反射膜（如350℃微棱鏡膜）提升散射光強度，或使用氮氣簾隔絕熱氣流擾動，確?？諝庹凵渎侍荻瓤刂圃?0^-6/mm以內。
Q3：旋轉部件測量如何避免附加質量影響？
A：反光靶點質量需滿足m<0.01·I·ω2（I為轉動慣量，ω為角速度）。對于φ200mm燃氣輪機轉子，靶點質量需控制在2mg以下。
Q4：振動數據如何用于預測性維護？
A：通過機器學習算法建立振動特征與故障模式的映射關系。例如，支持向量機可識別齒輪箱邊帶群幅值增長斜率（如0.15dB/h），提前預警輸入軸偏心。
Q5：傳感器安裝方式對數據有何影響？
A：接觸式安裝（如螺栓固定）適合高頻振動監測，但可能改變被測結構動態特性；非接觸式（如LDV）避免機械耦合，但需解決光學適配性問題（如低反射率表面處理）。
本文總結
船舶振動傳感器通過壓電效應、電磁感應、光學干涉等物理機制，將機械振動轉化為可量化的電信號或光信號，配合多物理場同步采集與動力學特征解耦技術，實現從0.1Hz低頻波動到20kHz高頻顫振的寬頻域監測。其核心價值在于通過微米級振幅、毫秒級時延的精準捕捉，為船舶動力系統健康診斷提供數據支撐，推動船舶運維從“事后維修”向“預測性維護”轉型。
